一、 技術特點
隨著社會的進步，人們對建筑的安全性、智能化、舒適性和節能等提出了更高的要求，促使機電系統繁多，管線種類也很復雜，而機電管線安裝空間也越來越緊張。為了達到合理布置管線的目的，傳統使用二維軟件(如CAD)繪制機電綜合圖紙，并輔以局部的剖面圖的方式來解決機電管線綜合的問題。由于傳統的管線綜合存在先天的局限性，不能完全保證其管線布局的合理性。采用目前較新的BIM技術，可以大幅度提高管線綜合的效率。BIM技術，即將施工的建筑和機電設備管線進行三維建模，并采用BIM技術中具有可視化模型及碰撞檢測功能，對現有信息模型進行碰撞檢查，可直觀地發現管線綜合中的問題，及時調整，從而減少了施工中不必要的返工，提高了消防工程安裝的一次成功率，從而達到工程對標高及施工質量的高要求。
二、 實施過程
（一）綜合管線實施流程
1、BIM小組的成立。為了推進BIM技術的運用，并立志于研究如何利用BIM模型的信息化來完善、提高機電深化設計及現場施工的質量，公司成立了有多年深化設計經驗的工程師和精通BIM軟件操作的BIM團隊。
2、BIM軟件的選擇。BIM應用軟件中，Revit軟件市場占有率較高，故服務及功能相對較為完善，有更強的經濟效益，擬采用Revit軟件。
3、設備的配置。BIM軟件對所使用的硬件設備要求較高，根據相應的要求配置專用的電腦等設備。
4、建立族庫。根據常用的設備材料，建立材料設備的三維族庫，并根據不同項目的需要，不斷充實和完善族庫。
5、結合工程進行建筑結構和設備建模。運用BIM軟件，根據二維建筑結構和機電施工圖紙，建立三維的建筑結構和管線模型。
6、現場結構復測。組織人員根據結構圖紙進行現場實際復測，根據復測結果修改建筑結構模型。
7、三維碰撞檢查。通過BIM軟件中的碰撞檢測功能進行模型的碰撞檢測，并出具碰撞檢測報告，根據報告逐一檢查及排除碰撞點位。
8、指導施工和工廠化預制。根據調整后的模型，進行部分材料的工廠化預制，在施工前進行技術交底。
9、繪制竣工圖紙。根據最終的施工現場，局部調整BIM模型，完成竣工BIM模型。
（二）、綜合管線具體實施
1、管線綜合由我單位組成深化設計小組，會同項目總工程師、施工經理共同制定深化設計、施工工作計劃，確保設計、施工的連續性。
2、分工機構人職責由總包制定方案，協調我單位與設計院。設計院基本技術支持，對深化圖紙的審核簽字確認我單位做管線綜合圖紙，達到指導施工的要求。
3、設備管線的綜合排布將所有管線全部合成在一個圖上，找出復雜的交叉位置，發現各項專業在設計上存在的矛盾，對單項工程原來布置的走向、位置有不合理或與其他工程發生沖突的現象，提出調整位置和相互協調的意見（根據布管原則），會同各部門、各施工單位商討解決。使各項管線在建筑空間上占有合理的位置，然后再畫詳細的大樣圖，出圖后再到現場認真核對，再進一步修改，最終完成管線綜合圖。
4、管線綜合深化設計時所應用軟件為Revit，對有特殊要求的部位應用MagiCAD 對管線進行校核。
5、管線工程綜合設計原則
1)大管優先，因小管道造價低易安裝，且大截面、大直徑的管道，如空調通風管道、排水管道、排煙管道等占據的空間較大，在平面圖中先作布置。
2)臨時管線避讓長久管線。
3）有壓讓無壓是指有壓管道和無壓管道。無壓管道，如生活污水、糞便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必須保持一定的坡度，是順利排水的必要和充分條件，所以在與有壓管道交叉時，有壓管道應避讓。
4）金屬管避讓非金屬管。因為金屬管較容易彎曲、切割和連接。
5）電氣避熱避水在熱水管道上方及水管的垂直下方不宜布置電氣線路。
6）消防水管避讓冷凍水管（同管徑）。因為冷凍水管有保溫，則有利于工藝和造價。
7）低壓管避讓高壓管。因為高壓管造價高。
8）強弱電分設由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內，而且留一定距離。
9）附件少的管道避讓附件多的管道，這樣有利于施工和檢修，更換管件。各種管線在同一處布置時，還應盡可能做到呈直線、互相平行、不交錯，還要考慮預留出施工安裝、維修更換的操作距離、設置支、柱、吊架的空間等。
6、綜合管線的排布方法
1)定位排水管(無壓管)。排水管為無壓管，不能上下翻轉，應保持直線，滿足坡度。一般應將其起點(最高點)盡量貼梁底使其盡可能提高。沿坡度方向計算其沿程關鍵點的標高直至接入立管處。
2)定位風管(大管)。因為各類暖通空調的風管尺寸比較大，需要較大的施工空間，所以接下來應定位各類風管的位置。風管上方有排水管的，安裝在排水管之下；風管上方?jīng)]有排水管的，盡量貼梁底安裝，以保證天花高度整體的提高。
3)確定了無壓管和大管的位置后，余下的就是各類有壓水管，橋架等管道。此類管道一般可以翻轉彎曲，路由布置較靈活。此外，在各類管道沿墻排列時應注意以下方面：保溫管靠里非保溫管靠外；金屬管道靠里非金屬管道靠外；大管靠里小管靠外；支管少、檢修少的管道靠里，支管多、檢修多的管道靠外。管道并排排列時應注意管道之間的間距。一方面要保證同一高度上盡可能排列更多的管道，以節省層高；另一方面要保證管道之間留有檢修的空間。管道距墻，柱以及管道之間的凈間距應不小于100mm。
三、 實施結果
運用BIM技術，進行管線綜合排布，有效地提高了機電管理綜合的合格率，擴大了工廠化預制的工作面，減少了施工現場的返工量，促進了機電設備安裝的綠色施工，推動了建筑施工的節能。
四、 應用案例
根據施工圖紙建立建筑、結構、機電BIM模型，利用BIM技術檢測建筑與結構之間的碰撞問題，設計不合理問題，有效控制建筑和結構圖紙的一致性，避免了在施工過程因建筑和結構設計沖突，造成的返工、拆改。 我們根據建筑、結構、機電的BIM模型進行管線的布置，在發生與總包BIM模型發生沖突或者碰撞時，相互協調碰撞，利用BIM軟件把建筑、結構等影響到機電專業的模型，整合到一個模型當中，利用軟件自動檢測碰撞功能，分別檢測機電各專業間碰撞、機電與建筑和結構碰撞等，把問題提前優化，把影響較大的問題反饋給相關專業協調修改。
當消防系統與機電總包的風管發生碰撞時，如圖所示：
.jpg)
上述圖，可以看出發生碰撞的地方比較明顯，通過碰撞檢測可以看出橋架與風管有明顯的沖突，通過協商，把橋架的位置進行調整，解決碰撞。
利用BIM技術檢測消防和機電之間的碰撞問題，設計不合理問題，有效控制建筑和結構圖紙的一致性，避免了在施工過程因建筑和結構設計沖突，造成的返工、拆改。
.jpg)
.jpg)
利用BIM模型檢測出的結構梁與門的碰撞，在傳統的2D平面圖紙里很難發現此類問題。
案例1：
如圖中所示，可以看出紅色的地方發生了碰撞，我們需要調整管道的避讓，其中藍色部分是風管，盡量避免風管90°彎曲，所以調整水管的位置，綠色部分是水管部分，最終結果我們需要進行碰撞檢查后進行修改，避免施工中出現錯誤。
.png)
案例2：

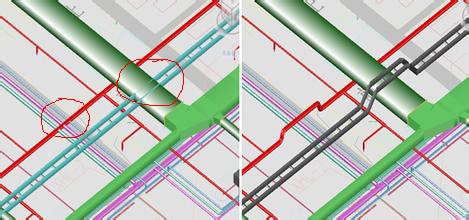

如圖中所示，淺藍色部分是橋架，綠色部分是風管，紅色部分是消防水管，圖中通過碰撞檢查可以看出左圖中發生兩處比較嚴重的碰撞，紅色圈分別畫出錯誤的部位，一個是防火橋架和風管的碰撞，另外一個是消防水管與其他管道發生碰撞，通過BIM中的碰撞檢查可以將它們進行有效地調整，小管優先避讓大管，避免在現場中發生管道打架的情況。
案例3：
如圖中所示，淺藍色部分是橋架，綠色部分是風管，紅色部分是消防水管，圖中通過碰撞檢查可以看出左圖中發生兩處比較嚴重的碰撞，紅色圈分別畫出錯誤的部位，一個是防火橋架和風管的碰撞，另外一個是消防水管與其他管道發生碰撞，通過BIM中的碰撞檢查可以將它們進行有效地調整，小管優先避讓大管，避免在現場中發生管道打架的情況。
.jpg)
預留預埋

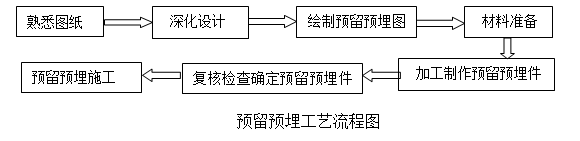

1）主要工藝流程
.jpg)
2）預留預埋施工
（1）本工程所有的消防預埋工作由我單位土建部門來施工，我專業將嚴格按照施工規范及圖紙要求，進行驗收、復合。

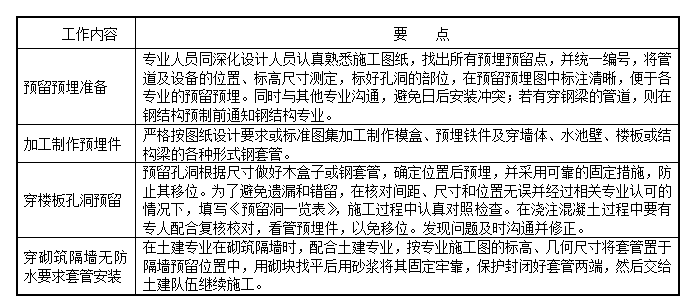

（2）本工程預留預埋工作主要為管道井、穿樓板的預留孔洞及套管的安裝、穿后隔墻的套管預留預埋，在施工過程中將從以下幾個方面進行控制，見下表 預留預埋要求：
.jpg)
（3）孔洞預留、預埋
① 在樓板、梁、墻上預留孔、洞、槽和預埋件時應有專人按設計圖紙將管道及設備的位置、標高尺寸測定，標好孔洞的部位，將預制好的模盒、預埋鐵件在綁扎鋼筋前按標記固定牢，盒內塞入紙團等物，在澆注混凝土過程中應有專人配合校對，看管模盒、埋件，以免移位。
嵌墻暗管的墻槽深度宜為管道外徑加20mm，寬度宜為管道外徑加40-50mm。

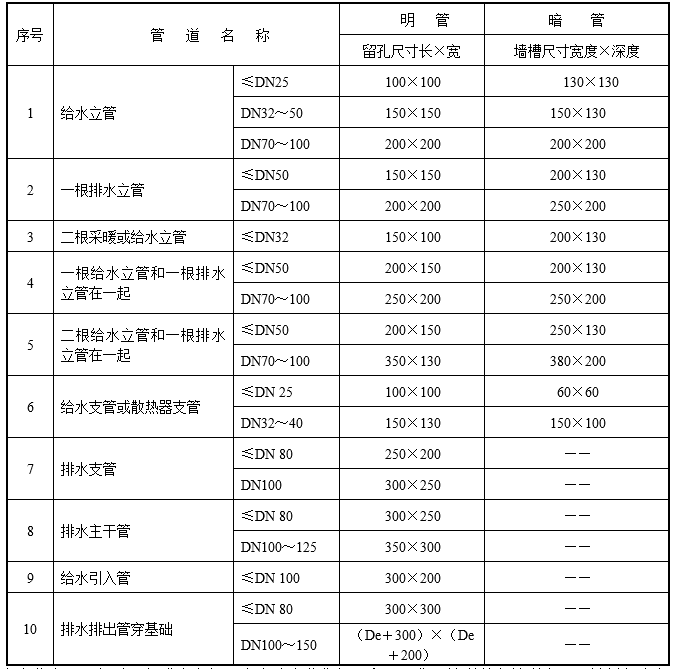

其它管道預留孔洞的尺寸，如設計無要求，應按下表規定執行：
預留孔洞尺寸一覽表
.jpg)
② 在配合施工中，給排水專業人員必須隨工程進度密切配合土建專業作好預留洞工作。管道井和管道穿梁、樓板都應和土建配合預留好，注意加強檢查，絕不能有遺漏；

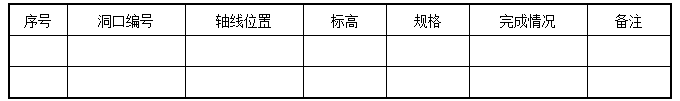

③ 為了避免遺漏和錯留，在核對間距、尺寸和位置無誤并經過相關專業認可的情況下，填寫《預留洞一覽表》，施工過程中認真對照檢查。表格如下表：
.jpg)
④ 用電錘或手錘、鏨子剔鑿孔洞時，用力要適度。
（4）套管的預留預埋
穿核芯筒和功能層房間后砌隔墻套管預留預埋施工，主要采取以下形式，安裝方法及要求如下：
① 套管管徑參照下列標準進行選擇，如下表：
.jpg)

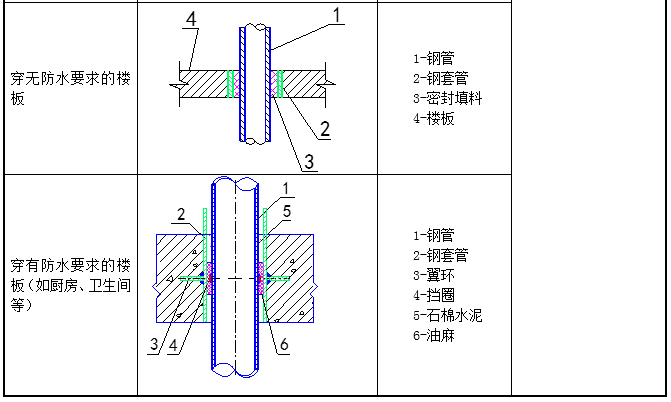

②套管安裝方法及要求，如下表：
.jpg)
.jpg)
