 1  施工場地管理的應用

 關鍵詞：綠色施工、CI形象、總平圖、樣板策劃

 BIM技術能夠將施工場內的平面元素立體直觀化，幫助我們更直觀地進行各階段場地的布置策劃，綜合考慮各階段的場地轉換，并結合綠色施工中節地的理念優化場地，避免重復布置。

BIM技術在各個階段的場地管理

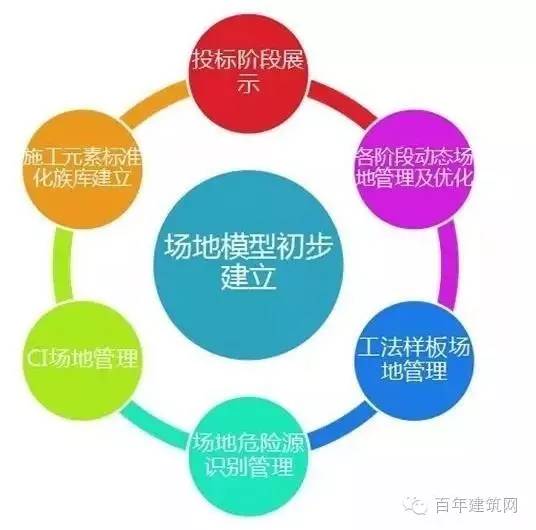

1、場地模型初步建立

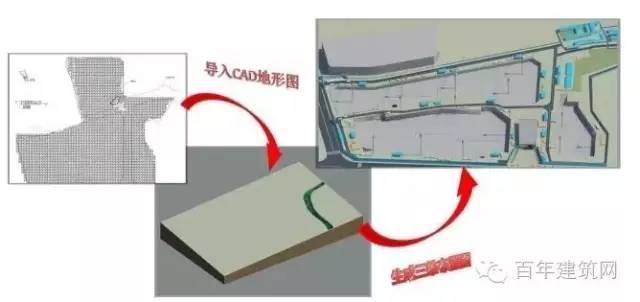

根據標高方格網導入地形，提前策劃整個現場的道路標高系統、排水系統、塔吊、施工升降機等其他臨建設施的布置位置。

2、企業標準族庫的建立

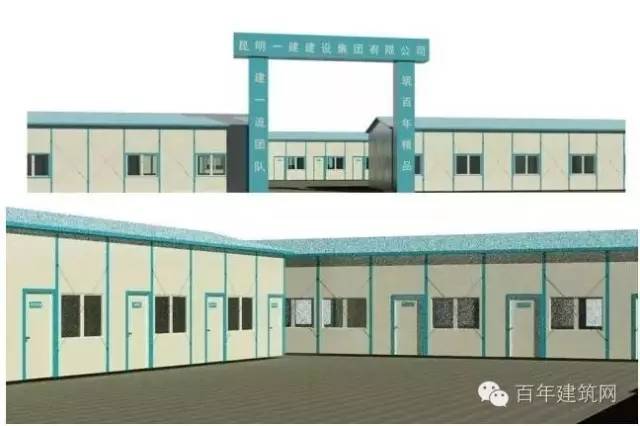

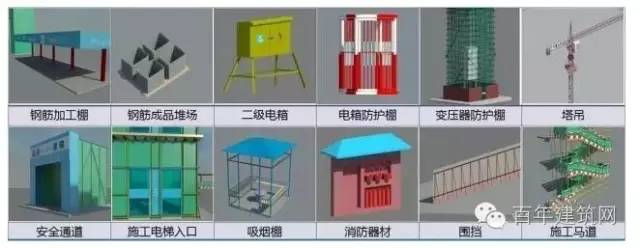

場內臨建元素建立標準化族庫，族庫內所有元素形成詳細做法，統一標準，提高場地布置效率，也能在前期臨建施工時更直觀地指導現場施工。

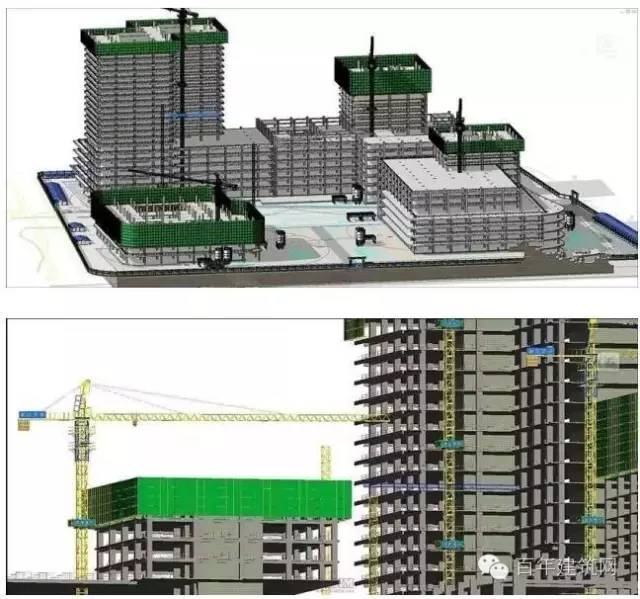

3、施工總平面圖布置

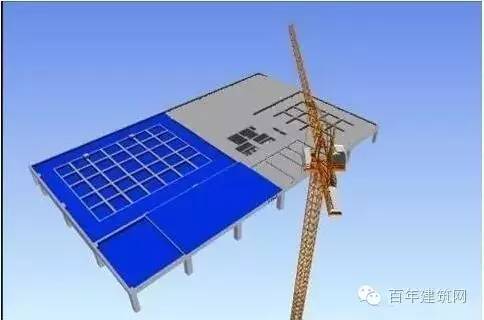

相對比二維平面施工布置圖，三維施工布置圖更直觀，更符合施工真實情況。

4、施工階段場地動態管理

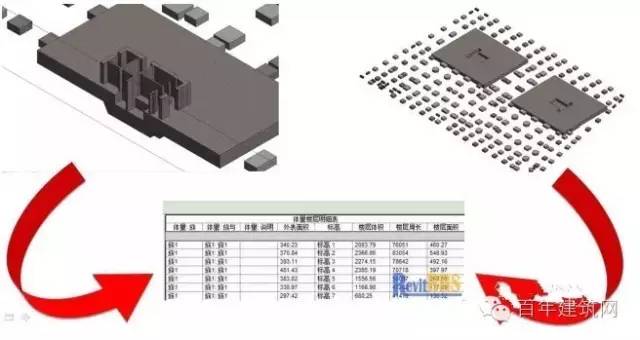

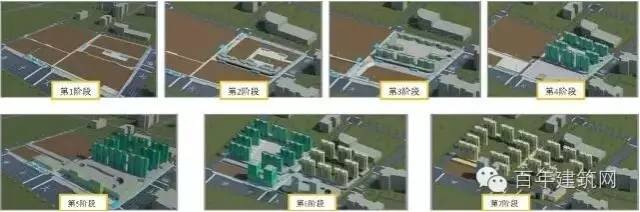

在綠色施工中分施工階段對場內布置進行提前策劃和轉換預演，找出最優布置方案，提高場地使用效率，減少二次布置所產生的費用。同時可以利用軟件統計功能將臨建工程量自動生成，減少算量工作。

5、工法樣板場地管理

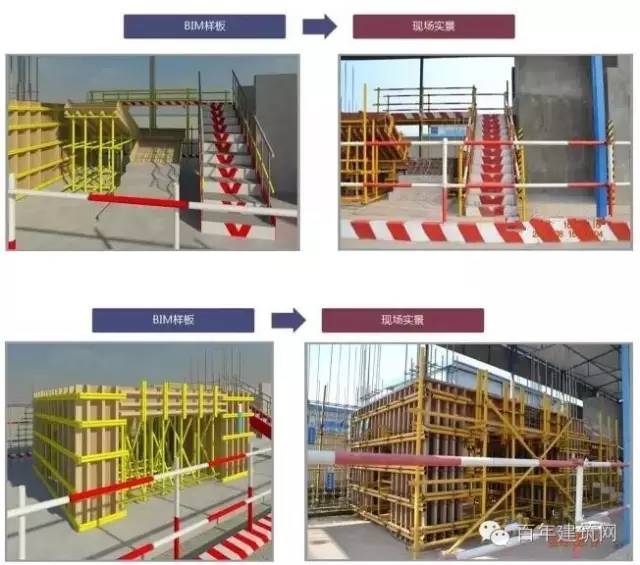

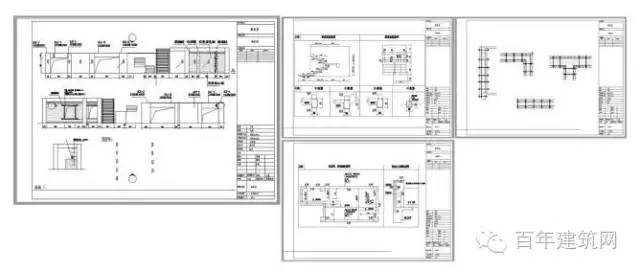

樣板可以出施工圖指導施工。

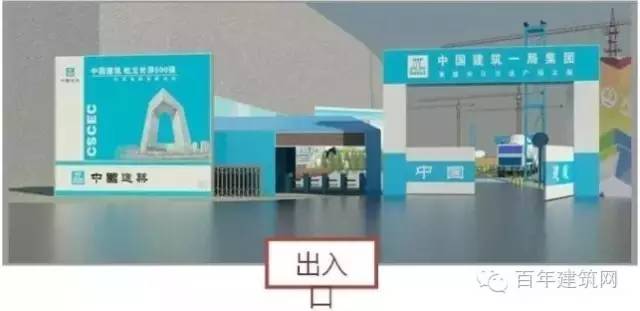

6、CI形象管理

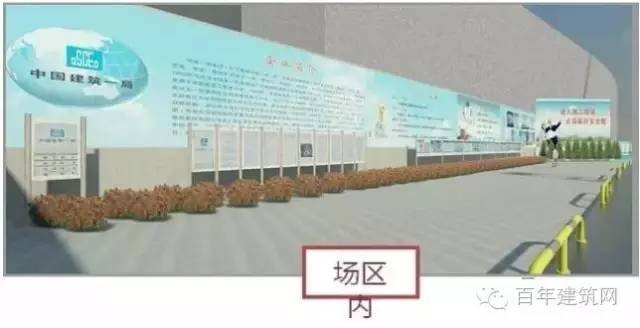

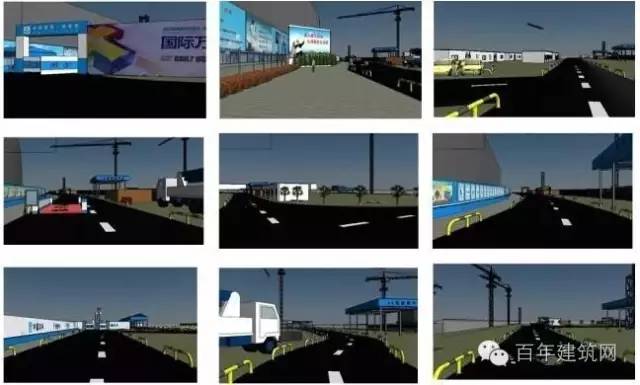

將平面抽象的平面圖轉化為立體直觀的實景模擬圖，大大提高了CI形象設計的效率，并使現場和策劃能夠高度統一。

直觀模擬場區內實景，提前設計車行線路、人行線路、小業主參觀線路和領導參觀線路。

7、施工現場危險源辨識

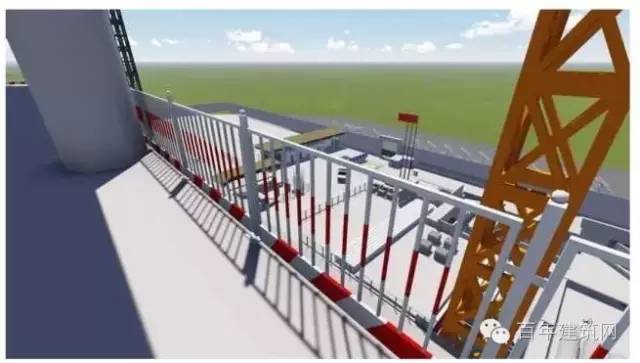

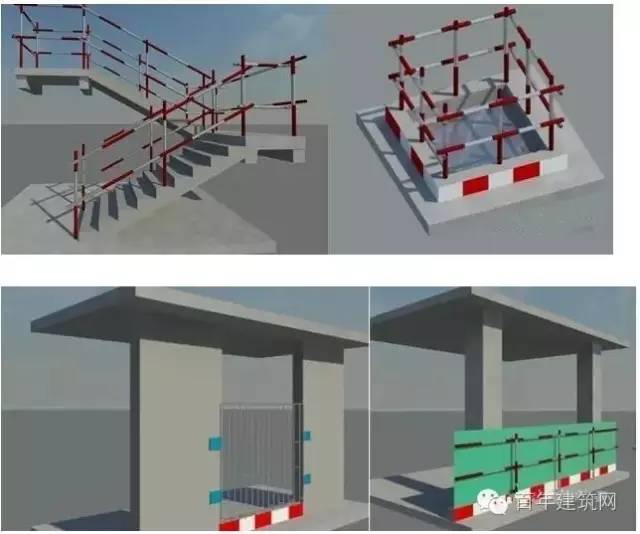

安全總監、安全管理人員通過BIM模型預先識別洞口，將更多的時間用于安全風險的評估與措施的制定，提前在模型中進行安全防護，將防護欄布置完善。

 2  施工方案模擬的應用

關鍵詞：三維可視化建造、施工模擬動畫

BIM技術能夠將施工方案進行模擬對比，為選取符合實際情況的施工方案提供決策依據。

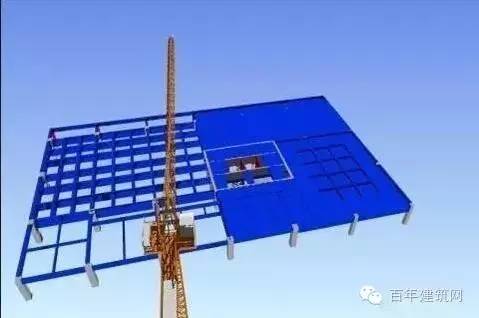

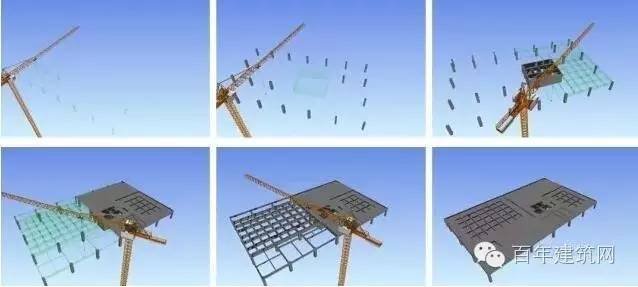

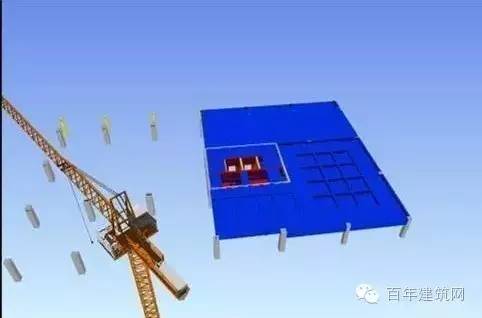

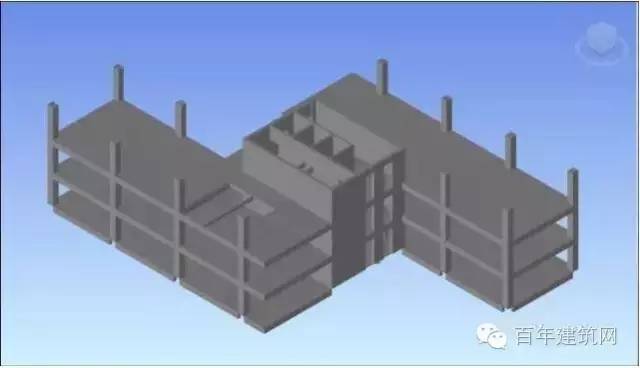

1、4D施工模擬

2、技術交底

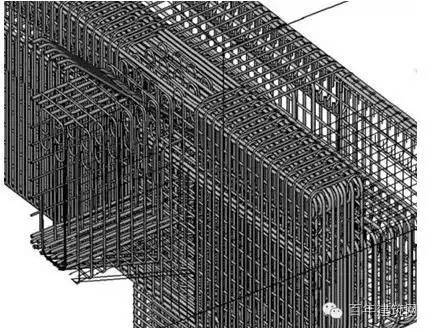

模架技術交底、鋼筋平法技術交底歷來是技術交底的難點，由于體系復雜難以用口頭敘述和二維平面的形式向工人闡述該分部工程的技術控制要點、難點。

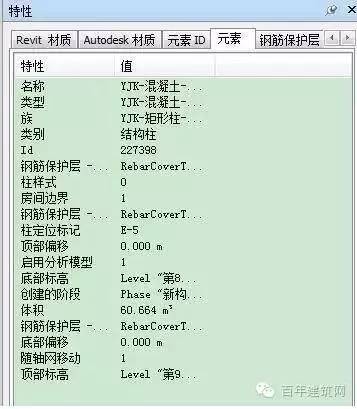

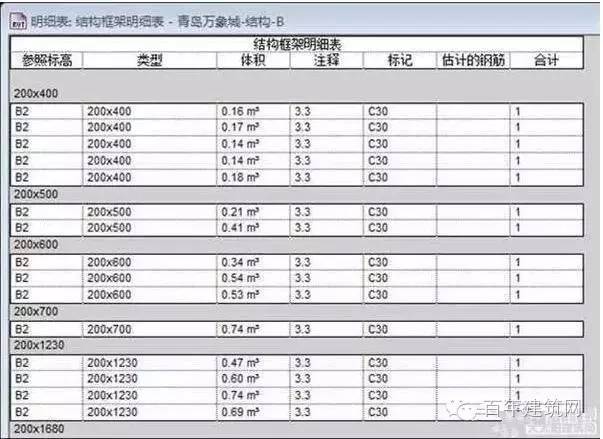

BIM技術不僅能直觀地看到三維模型，還能精確地統計出像腳手架、模板、鋼筋等復雜分部工程的工程量，為成本控制、進度控制、質量控制提供可靠依據。

 3  施工圖審查的應用

關鍵詞：碰撞檢查

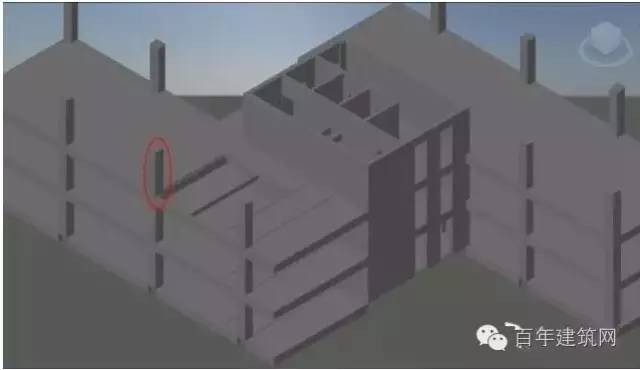

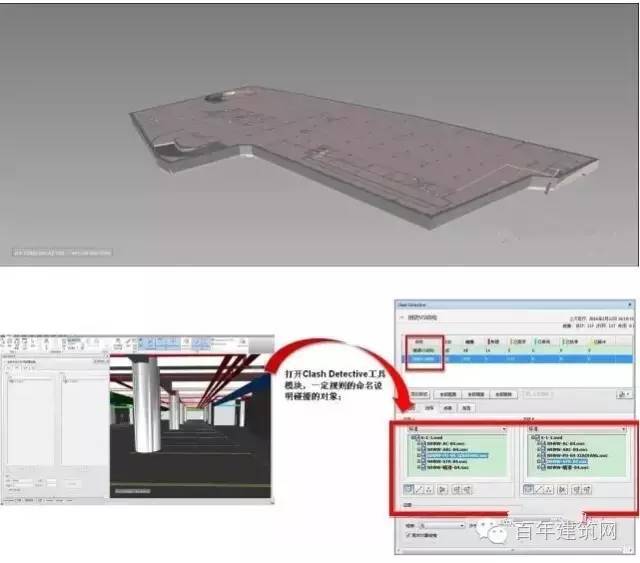

碰撞檢查是BIM非常實用的功能，本次講解將以用Navisworks的Clash Detective工具模塊在一個真實的項目中碰撞檢查在施工圖審查中的作用。

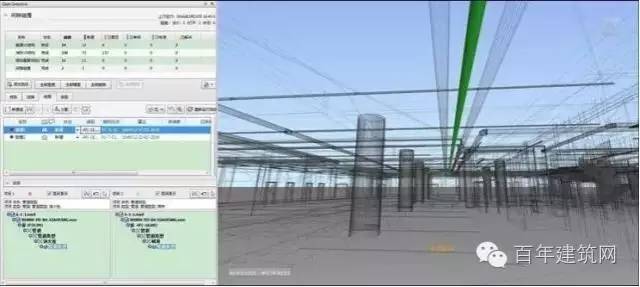

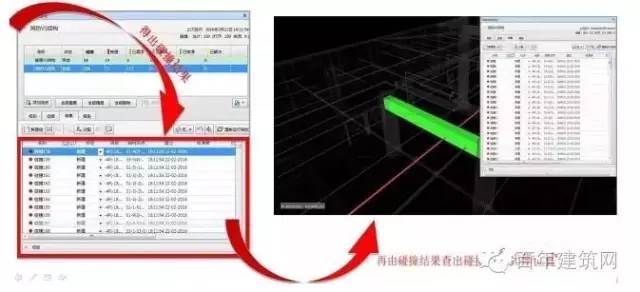

1、碰撞檢查

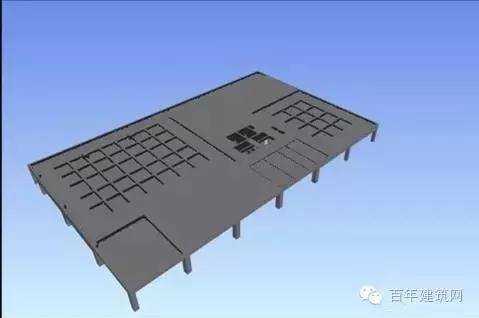

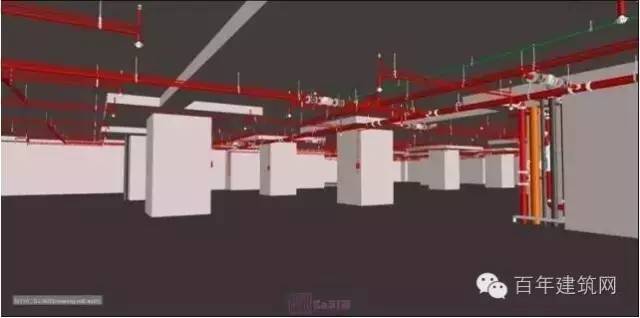

該項目為一個地下一層的地下室車庫的BIM模型，在利用核心建模軟件Revit建模的時候遵循了一定的建模規則，分為建筑Architecture、結構Structure、（消防、暖通）設備MEP幾個專業；在Navisworks平臺中進行了合并。

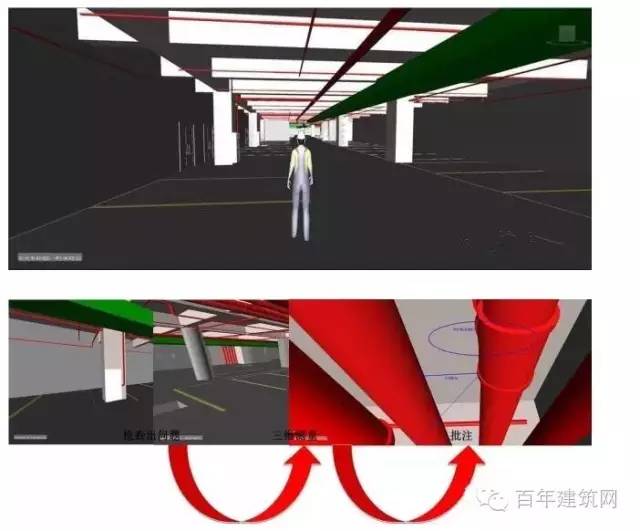

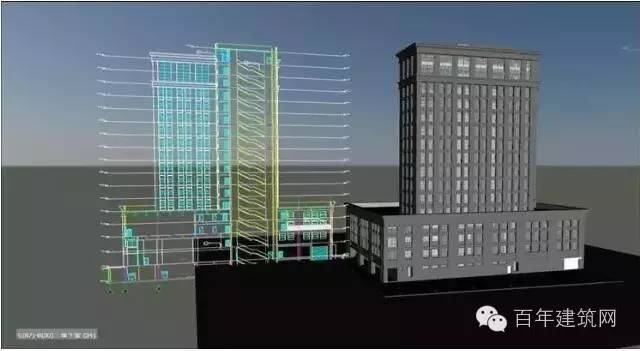

2、三維審圖

 4  深化設計的應用

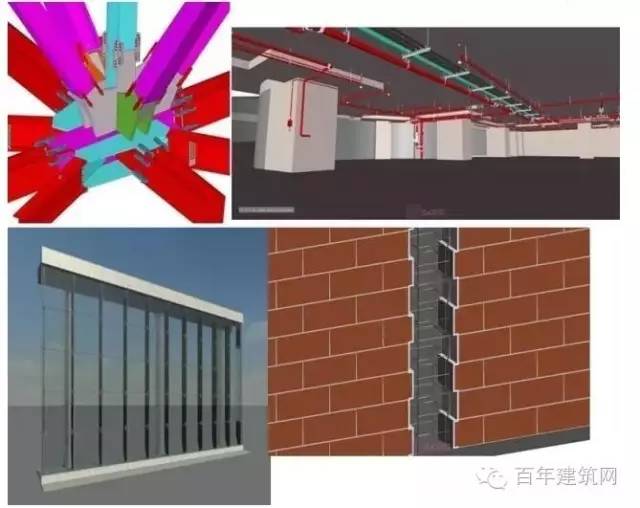

關鍵詞：鋼結構、幕墻、磚砌體、管線綜合布局

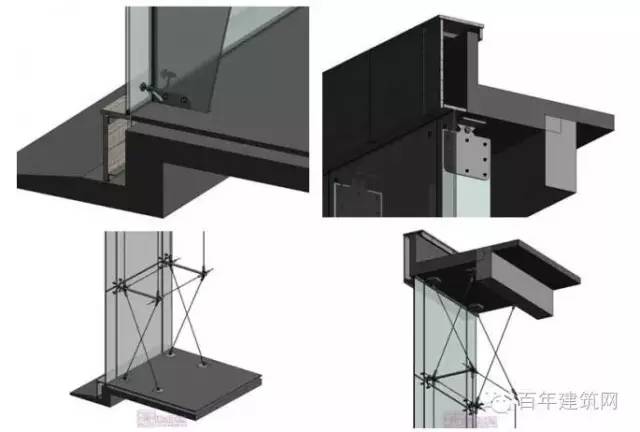

深化設計是利用BIM三維可視化功能，對復雜的技術節點利用科學的手段進行深化，使得整個技術節點具備可操作、可協調、可溝通。

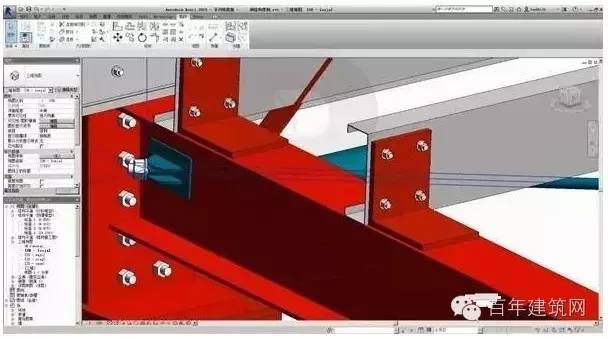

1、鋼結構深化設計

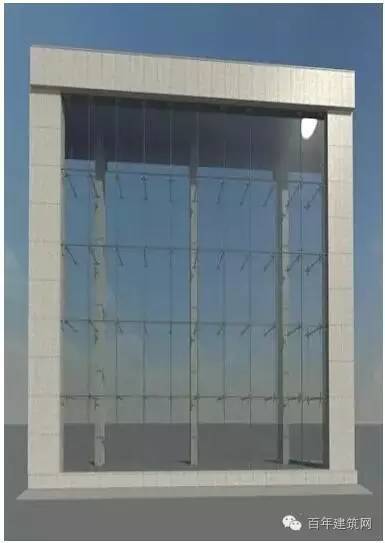

2、幕墻深化設計

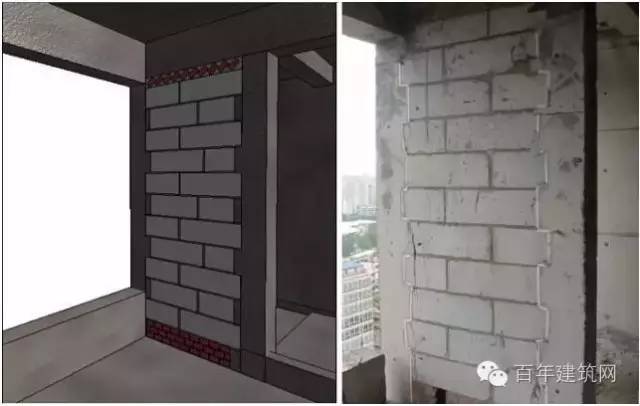

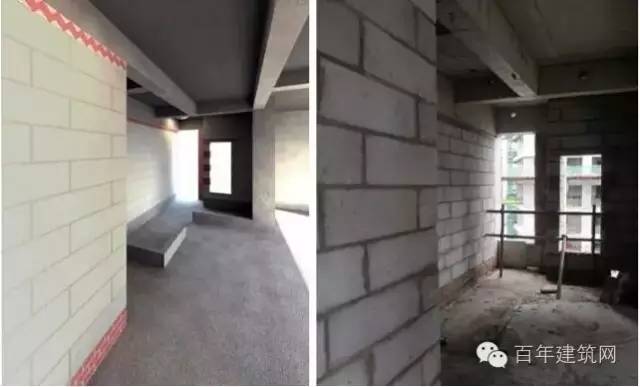

3、磚砌體深設計

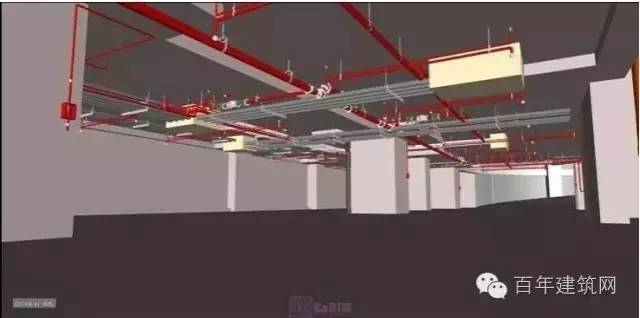

4、管線綜合布局深化設計

 5  進度管理的應用

關鍵詞：Project、TimeLiner

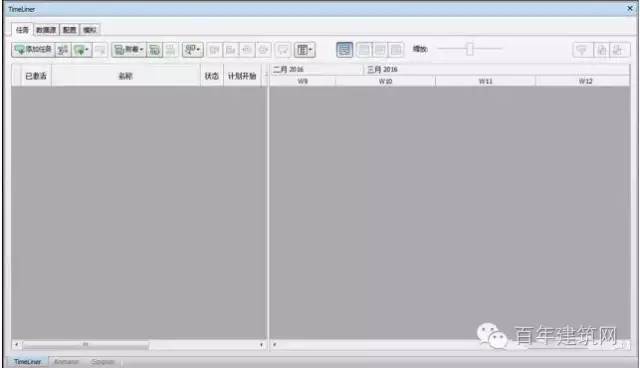

TimeLiner工具模塊是Navisworks根據施工進度安排為場景中每一個選擇集中的圖元定義施工時間和日期以及任務類型等信息，而生成具有施工順序信息的4D信息模型。

TimeLiner模塊是Naviswroks進行進度管理重要模塊，不僅可以模擬工程的計劃進度還可對計劃進度與實際進度進行對比，使得進度管理SO Easy！！！

在輸入時間參數后，自動生成甘特圖

 6  成本管理應用

關鍵詞：工程量、造價、財務

提到成本管理就會想到廣聯達整體解決方案中的圖形算量、鋼筋抽樣、GBQ等專業產品；在財務管理中用友、金蝶、管家婆等財務產品目前還沒有與BIM技術進行融合，但是根據BIM4.0的概念設想實現大融合是大勢所趨。

值得注意的是像Revit、Navisworks這樣的BIM軟件雖然可以進行工程量的計算，但是卻不具備公允性；因為造價軟件需要經過建設行政主管部門標準定額司專家論證并取得認證證書；而且在國內由于標準和規范的不同與歐美的軟件產品存在矛盾，這點在鋼筋平法中尤為突出。

 7  質量管理應用

關鍵詞：連接

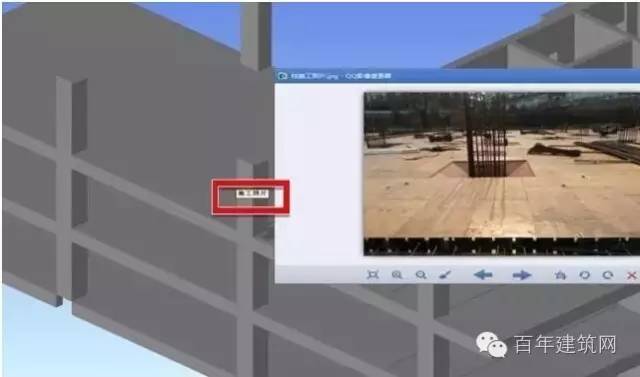

BIM實現質量管理主要通過連接的方式，可以以照片、合同文本、網頁等多種形式整合到Navisworks平臺中。
